方解石磨粉機加工方解石在不同應用領域的技術指標要求
方解石經過方解石磨粉機的深度加工，可以廣泛的應用于眾多行業：人造石、人造地磚、天然橡膠、合成橡膠、涂料、塑料、復合新型鈣塑料、電纜、造紙、牙膏、化妝品、玻璃、醫藥、油漆、油墨、電纜、電力絕緣、食品、紡織、飼料、粘結劑、密封劑、瀝青、建材、油氈建筑用品、防火天花板和日用化工等產品中作填充料。
方解石(Calcite)的化學分子式為CaCO3，其理論化學組成為：CaO 56.03%, CO243.97%。經常有MgO、FeO、MnO等類質同象代替。此外，在結晶過程中，常包裹水鎂石、白云石、鐵的氫氧化物和氧化物、硫化物、石英等。屬三方晶系，常呈復三方偏三角面體及菱面體結晶，集合體呈板狀或纖維狀、致密塊狀、粒狀（大理石）、土狀（白堊）、多孔狀、鐘乳狀和鮞狀、豆狀、結核狀、葡萄狀及晶族狀等。無色或白色，有時被鐵、錳、銅等元素染成淺黃、淺紅、紫、褐色。無色透明的方解石稱為冰洲石。解理完全。硬度3，密度2.6～2.8。
方解石類礦物主要用于以下幾個方面：塑料制品（編織袋、打包帶、包裝袋、管材、異形材、薄膜等）、橡膠制品、造紙（用于涂布紙和紙板等的填料和顏料）、牙膏、涂料（填料和顏料）、油墨、膠粘劑、食品和醫藥等。
技術指標要求因應用領域不同而異：
（1）塑料和橡膠制品
塑料制品對用方解石為原料加工的重質碳酸鈣的技術指標要求主要是化學成分（CaCO3或CaO含量、鹽酸不溶物、鐵及重金屬含量）、粒度大小與粒度分布、白度等。表2.1為聚烯烴填充母粒用方解石或重質碳酸鈣的技術指標要求。塑料薄膜、管材、工程塑料等一般對填料粒度的要求較表1 所示聚烯烴填充母粒用重質碳酸鈣要細，此外還要表面與高聚物基料相容性好。如對于降解塑料（薄膜）除了純度、白度要求較高外，還要求粒度大小和分布為：d97￡5～6mm，粒徑（dmax）￡8～10mm，表面疏水親油；低密度聚乙烯薄膜要求碳酸鈣填料平均粒徑<1mm，粒徑<10mm，化學純度高而且還要求表面疏水親油；聚烯烴和聚氯乙烯熱塑性復合材料要求平均粒徑1～4mm的改性重質碳酸鈣填料；平均粒徑0.5～3mm的重質碳酸鈣不僅可以降低剛性和柔性PVC制品,如電線導管、水管、壓力管、PVC裝備件、房間檔板、各種異形件的生產成本，而且還可提高這些制品的沖擊強度。
橡膠制品對以方解石為原料加工的重質碳酸鈣的技術指標要求與塑料制品相似，主要是純度或化學成分、細度、白度、表面性質等，只是部分橡膠制品對白度的要求比塑料低。
（2） 造紙
中國目前尚未制定造紙用重質碳酸鈣的國家標準。但造紙企業對于重質碳酸鈣有明確的技術指標要求。這一要求分為填料級產品和涂料級產品。
對于填料級產品，一般要求細度為d97=13～30mm（約500～1250目，具體細度要求因紙品不同而異），白度390，磨耗值8～20mg/2000次，CaCO3398%，硅、鋁、鐵等雜質含量較低。
對于涂料或顏料級產品，一般要求細度－2mm含量60～95%，其中，面涂－2mm含量85～95%，底涂－2mm含量60～85%，磨耗值￡7mg，粘濃度372%，CaCO3398%，硅、鋁、鐵等雜質含量較低。
（3）涂料和油墨
涂料對重質碳酸鈣填料和顏料的技術指標要求因涂料品種和質量標準不同而異，目前尚未制定涂料用重質碳酸鈣的國家標準。一般要求CaCO3397%，硅、鋁、鐵等雜質含量較低，細度d97￡38mm（無325目篩余或篩余量很少），白度390。
（4）膠粘劑
膠粘劑和密封劑對重質碳酸鈣填料的質量要求比橡膠和塑料領域要高，一般要求細度>1250目（d97￡10mm），表面要進行有機改性處理。
（5）食品醫藥
CaCO3含量398%，鹽酸不溶物含量￡0.2%，重金屬（以Pb計）含量￡0.002%，堿金屬及鎂含量￡1.0%，砷含量￡0.0003%，鋇含量￡0.03%。

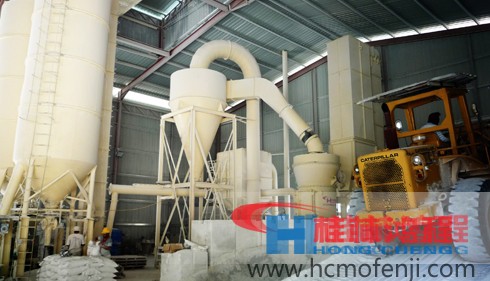

桂林鴻程研發制造的方解石磨粉機設備因高性能、低耗能的優勢深得廣大客戶青睞，是目前市場上銷量極好的方解石磨粉設備。方解石磨粉機主要適用于中、低硬度，莫氏硬度≤6級的非易燃易爆的脆性物料，成品粒度在325-2500目之間任意調節。鴻程方解石磨粉機各項技術性能達到了國際優異的領先水平，輝煌屬于過去，走在前進的路上，我們一直與你同行！
