醫用超細改性碳酸鈣制造工藝與設備戰術儲備助全球抗疫情

碳酸鈣生產工藝設備桂林鴻程HLMX超細立磨

　　醫用超細改性碳酸鈣制造工藝與設備戰術儲備助全球抗疫情!碳酸鈣生產工藝設備桂林鴻程提供醫用碳酸鈣原料生產廠家所需的醫用超細改性碳酸鈣生產設備HLMX超細立磨，可生產325目到2微米醫用碳酸鈣粉體，產能從4-40噸每小時不等。

　　新型冠狀病毒疫情的擴散，使醫用防護服成了市場急缺產品，甚至出現了全球供貨緊張的局面。“中國制造”正在發揮自己的特長，醫用碳酸鈣生產廠家緊羅密布、夜以繼日的開足馬力生產供應醫用碳酸鈣原材料，大批“中國制造”牛企加入醫用防護服等生產，包括空調領域的格力電器、汽車制造領域的比亞迪、五菱宏光等。憑借“中國速度”，我們相信，中國很快可以供應全球。

　　然而，不容忽視的是醫用透氣膜無紡布也同時戳痛了“中國制造”的痛點。透氣膜無紡布主要分成三層：PP紡粘無紡布、PE高分子透氣膜、pp紡粘無紡布，而在這種結構中，真正起到透氣作用還是中間的PE高分子透氣膜，PP紡粘無紡布主要作用還是增強表面的拉力以及保護中間的透氣膜。使用桂林鴻程改性碳酸鈣顆粒的制造工藝與設備HLMX超細立磨的企業亦開足馬力生產醫用碳酸鈣粉。

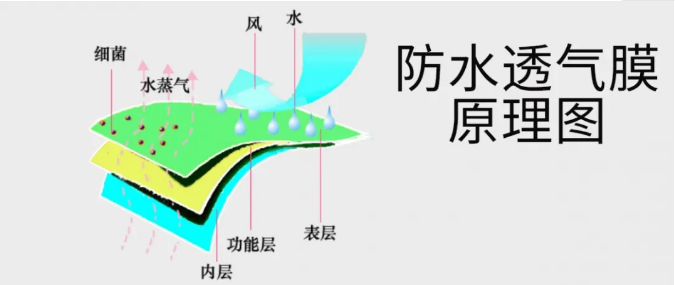

　　防水透氣膜原理圖（圖片來源：在途環保）

　　關于這個碳酸鈣的指標要求如何？網上流傳塑料廠家對供應商要求的文檔，我們可以從中略見一斑。

　　1、碳酸鈣平均粒徑D50：1-5μm

　　最小粒徑0.2微米：因顆粒太細，分散性差，會造成膜的品質不穩定。

　　最大粒徑10微米：由于大顆粒的存在，會造成流延后的膜里的孔隙變大，嚴重時可能會產生斷膜。

　　2、碳酸鈣比表面積BET：5-15㎡/g

　　BET<5 ㎡/g時：因為一次粒子大，會造成流延后的膜里的孔徑變大而透水。

　　BET>20㎡/g時：因碳酸鈣的分散性很差，與樹脂混合時不僅增加工作強度，且配伍性也差。

　　3、白度：90%以上

　　當碳酸鈣的白度低于90%時，制成的母料的色調也非常差。

　　4、導電率：15-200μS/cm

　　導電率在5以下：是因為碳酸鈣的表面處理劑使用過多，過多的表面處理劑會影響成品膜的顏色。

　　導電率在300以上：是因為碳酸鈣的表面沒有完成表面處理，這樣碳酸鈣的分散性就差,與樹脂的混合也不均勻。

　　5、黃度（最大值）：0.8-1.2

　　a值：-2-0（a值為-是綠色，a值為+是紅色），a值超過“1”時，透氣膜產品不適用。

　　b值：-2-0（b值為-是藍色，b值為+是黃色），b值超過“2.5''時，透氣膜產品不適用。

　　6. PH值中性

　　為消除重質碳酸鈣高PH值對皮膚產生的刺激，必須使重質碳酸鈣表面中性化。

　　醫用碳酸鈣生產廠家購置醫用碳酸鈣原材料醫用碳酸鈣生產工藝設備桂林鴻程專業從事包括醫用碳酸鈣在內的各類礦石制粉設備的研發與生產制造，下面這款“碳酸鈣砂粉用立磨”碳酸鈣粉立磨是80目~400目醫用超細改性碳酸鈣生產推薦機型。

醫用超細改性碳酸鈣制造工藝與設備

　　100目~400目碳酸鈣粉磨粉機 碳酸鈣礦磨粉機

　　100目~400目碳酸鈣粉磨粉機　碳酸鈣礦磨粉機　HLMX立式磨粉機

　　【進料粒度】 : 50mm

　　【出粉細度】 : 325-3500目

　　【產 量】 :  1.2-40t/h

　　【適用物料】 :  硅灰石、鋁礬土、高嶺土、重晶石、螢石、滑石、水渣、灰鈣粉、石膏、石灰石、磷礦、大理石、鉀長石、石英砂、膨潤土、錳礦等硬度莫氏7級以下物料。

　　【專注領域】：專注于碳酸鈣、石油焦、膨潤土、煤礦、水泥、礦渣、石膏、方解石、重晶石、大理石等莫氏硬度在7級以下、濕度在6%以內的非金屬礦物的規模化研磨和加工，產品具有多項國家專利技術，性能達到國家領先水平。

　　桂林鴻程的“碳酸鈣砂粉用立磨”碳酸鈣粉立磨醫用超細改性碳酸鈣生產線對細粉的工藝流程進行升級改良，整條碳酸鈣立磨生產線粉集成碳酸鈣粗破，碳酸鈣除鐵碳酸鈣粉烘干，碳酸鈣立磨定量給料，碳酸鈣立磨磨與脈沖高效收塵等功能，讓碳酸鈣立磨微粉生產工藝流程簡潔，成本低，采用ＰＬＣ中控，查看整條生產線的運行情況達到一目了然的境界。

　　桂林鴻程是專業的“碳酸鈣砂粉用立磨”碳酸鈣粉立磨醫用超細改性碳酸鈣制造工藝與設備，咨詢碳酸鈣磨粉機，雷蒙磨，立磨機請拿起你手中的電話撥打我們的全國免費咨詢熱線：400-8505-667，或者固定電話0773-3661663。
